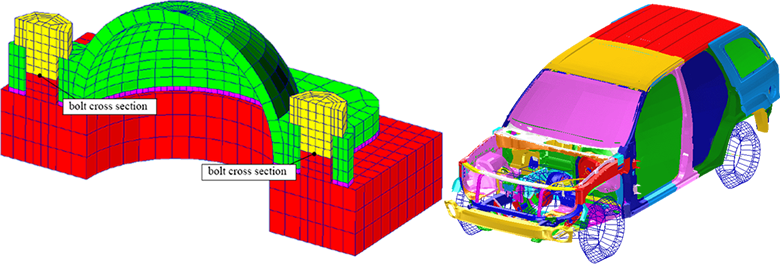

Nastran是美國國家航空航天局（NASA）為適應各種工程分析問題而開發的多用途有限元分析程序。這個系統稱為NASA Structural Analysis System，命名為Nastran。MacNeal-Scherndler Corporation（即MSC公司）是開發小組主要成員。Nastran程序最早在1969年通過COSMIC（Computer Software Management and Information Center）對外發行，一般稱為COSMIC Nastran。之后又有各種版本的Nastran程序發行，其中以MSC公司所開發的MSC Nastran程序用戶最為廣泛。長期以來MSC Nastran已成為標準版的Nastran，是全球應用最廣泛的分析程序之一。
為了迎合企業準確充分地模擬產品的真實性能的需求，結合當今計算方法、計算機技術的最新發展，從2001年以來，MSC Software投入了大量的研發力量進行多學科技術的研發，在2006年成功發布了新一代的多學科仿真工具M(jìn)D Nastran。在繼承原有MSC Nastran強大功能的基礎上，陸續集成了Marc、Dytran、Sinda、LS-Dyna以及Actran等著名軟件的先進技術，大大增強了Nastran在高級非線性、顯式非線性、熱分析、外噪聲分析等方面的功能。 2012年，MD Nastran和原先的MSC Nastran合并，統一稱為MSC Nastran。
|

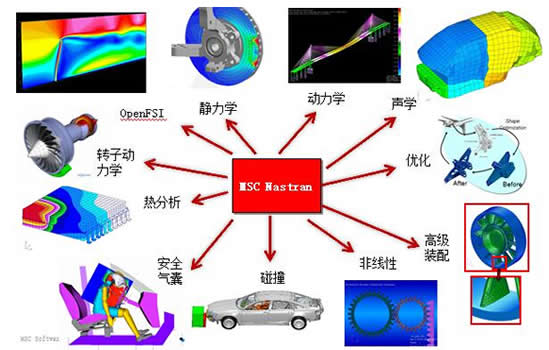

MSC Nastran主要功能包括： ◆ 線性分析 ◆ 結構動力學分析 ◆ 流-固耦合和聲場分析 ◆ 熱傳遞分析 ◆ 設計靈敏度及優化分析 ◆ 復合材料分析 ◆ 與Adams集成進行剛/彈性體多體分析 ◆ 高級非線性分析 ◆ 氣動彈性及顫振分析 ◆ 轉子動力學特性分析 |
|
— 功能最強、應用最廣的機械系統動力學仿真工具

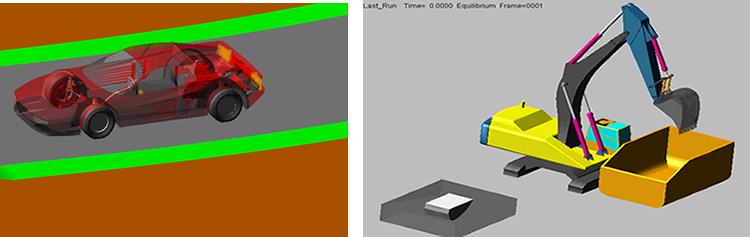

MSC Adams軟件由于其領先的“虛擬樣機”理念和技術，迅速發展成為CAE領域中使用范圍最廣、應用行業最多的機械系統動力學仿真工具，占據了全球該CAE分析領域61％的市場份額（數據來自于Daratech），被廣泛應用于航天、航空、汽車、鐵道、兵器、船舶、電子、工程設備及重型機械等行業，眾多國際化大型公司、企業均采用MSC Adams軟件作為其產品設計研發過程中機械系統動力學性能仿真的平臺。借助MSC Adams軟件強大的建模功能、卓越的分析能力以及方便靈活的后處理手段，可以建立復雜機械系統的“虛擬樣機”，在模擬現實工作條件的虛擬環境下逼真地模擬其各種運動情況，幫助用戶對系統的各種動力學性能進行有效的評估，并且可以快速分析比較多種設計思想，直至獲得最優設計方案，提高產品性能，從而減少昂貴、耗時的物理樣機試驗，提高產品設計水平、縮短產品開發周期和產品開發成本。
在最基本的層面，虛擬樣機技術能夠讓工程設計隊伍在提交物理樣機之前，就在計算機中建造起他們的虛擬機械系統，并對其進行測試、校驗及改進。MSC Adams軟件能夠讓用戶通過對其產品的運動情況進行仿真，來驗證其產品的性能、計算約束反力、間隙、碰撞、電機和作動器的尺寸、運轉周期、精密定位，并觀察包裝封套是否合理等。用戶可以快速探索上萬個設計變量，并將仿真計算結果以圖表和曲線形式表達出來，同時還可以通過三維動畫觀察這些結果。
虛擬樣機的優點：
◆ 同物理樣機試驗相比，更快、更節約成本地分析設計的改變對產品性能的影響
◆ 在開發流程的每個階段獲得更完善的設計信息，從而降低開發風險
◆ 通過分析大量的設計方案的分析，優化整個系統的性能，提高產品質量
◆ 仿真分析方法隨意改變，而無須更改試驗儀器、固定設備以及試驗程序
◆ 在安全的環境下工作，不必?fù)?dān)心關鍵數據丟失或由于惡劣天氣造成的設備失效
— 基于有限元的耐久性仿真工具

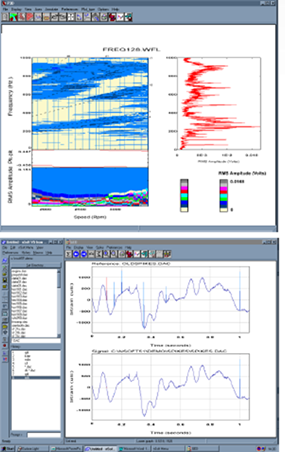

MSC Fatigue是一款以有限元（FE）為基礎的耐久性和損傷容限求解軟件，即使用戶對疲勞學科了解不多，也可以進行全面的耐久性分析。求解范圍包括：高周疲勞、低周疲勞和裂紋擴展。MSC Fatigue的默認前后處理器為MSC Patran，用戶可以便捷地設定MSC Fatigue所有的求解參數。建模和計算任務的提交，全部通過單一的圖形界面，非常友好。后處理器幫助用戶快速查看，辨識疲勞危險區域，深入理解部件的失效機理。最后，根據抗疲勞設計原理，修改設計參數。
MSC Fatigue 能夠使耐久工程師快速準確地預測，任意時域和頻域載荷下產品的壽命，其價值體現為：
|
◆ 減少樣機試驗 ◆ 降低產品召回次數 ◆ 更少的保修支出 ◆ 提高設計通過試驗的概率 MSC Fatigue基本求解器包，包括： ◆ 應力壽命 ◆ 應變壽命 ◆ 虛擬應變片 MSC Fatigue 高級求解器包，包括： ◆ 多軸疲勞 ◆ 振動疲勞 ◆ 裂紋擴展（斷裂力學） ◆ 焊接疲勞 ◆ 輪轂疲勞 ◆ 工具箱 |
|
— 高級非線性仿真解決方案

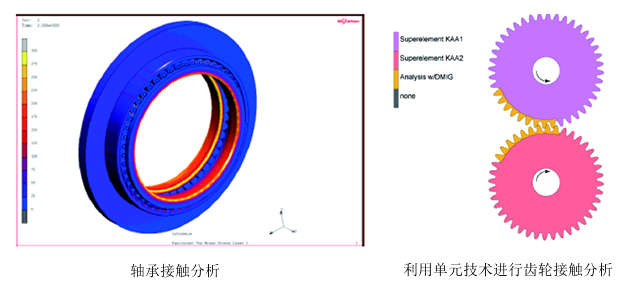

Marc 是一款功能強大、用途廣泛的非線性有限元分析解決方案，可準確地仿真您的產品在靜態、動態及多物理場加載場景下的響應。通過使用 Marc，您可以在單一建模環境中用一個解算器來解決制造和產品開發問題。
|

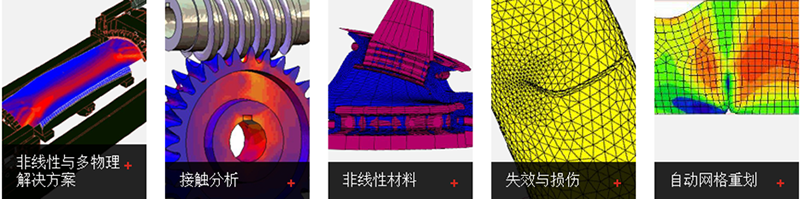

Marc產品特色： ◆ 多種物理場的分析能力 ◆ 復合場的耦合分析能力 ◆ 強大的非線性分析能力 ◆ 最先進的接觸分析功能 ◆ 并行計算功能 ◆ 豐富的單元庫 ◆ 開放的用戶環境 ◆ 強大的網格自適應功能 ◆ 全自動三維網格重劃分 |
|
— 計算聲學的領跑者

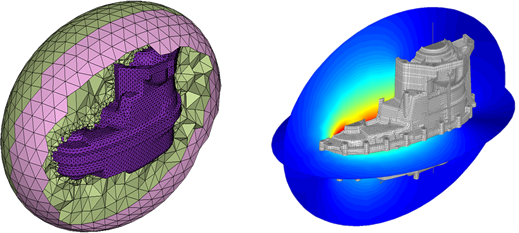

Actran最初定位于聲音的傳輸（因而定名為Actran），現在該產品已經覆蓋了聲學、振動聲學、氣動聲學的所有方面，并提供了與當今最先進技術相結合的廣泛特征。Actran可以處理的問題包括：輻射、散射、通過簡單或復合隔斷傳輸、封閉聲場、在管道中的傳播、對流傳播、流固耦合、精確模擬阻尼等。Actran容易使用，具有很好魯棒性和求解效率，經過了大量工程實例驗證，并與領先的CAE工具集成。
Actran 是當今市場上最完善的聲學模擬軟件?；谟邢拊蜔o(wú)限元方法的通用技術，Actran 提供了豐富的單元庫、材料庫、邊界條件、求解配置和求解器。Actran被最挑剔的工程師、研究人員和教師用來求解具有挑戰性的聲學、振動聲學、流動聲學問題。
Actran具有廣闊的聲學分析應用范圍，因此可適用于多種用戶，如汽車制造和供應商、民用或軍用航空器及航空發動機制造商，以及包括揚聲器和音頻設備制造商在內的消費級產品生產商。其專用的組件與分析功能，還能夠協助用戶分析狹窄管道和稀薄腔體中聲波的傳播，從而有助于開發諸如助聽器和太陽能電池板等產品。
